ネットコンベヤ-CN型  チョコネット(Choco Net)

コンベヤ-ネットCN型
コンベヤ-ネットCN型

金網規格 ネットコンベヤ-CN型
チョコネット (Choco Net)

ネットコンベヤ-の中で開口部がもっとも大きい為、熱効率や
冷効率に優れる。スプロケットで直接駆動するのでスリップや
蛇行がなく、また残留物の除去も容易。形状がすだれに似て
いる事から装飾金物用にも使用される。

ネットコンベヤ用途ではありませんが、建築装飾金物として間仕切りやスダレ、落下防止などにも人気が
あります。下記はその施工事例の一部の画像です。下記リンクで金網内装施工事例ペ-ジに移動します




ネットコンベヤ- チョコネットの標準仕様(規格表)

下の表をクリックすると大きな表になり見やすくなります。


○ 太字の組合せが標準仕様です。
○ 線径とピッチの組合せによりコマスパンの最小値は異なります。
○ コマ数・幅・長さに制限はありません。
○ 上記表以外の規格も御相談下さい。

チョコネット仕様紹介画像

チョコネット 0.9φ~1.6φ
チョコネット 0.9φ~1.6φ


チョコネット 1.8φ~2.3φ
チョコネット 1.8φ~2.3φ


チョコネット 2.6φ~3.5φ
チョコネット 2.6φ~3.5φ


チョコネット(CN型)のエンドレス方法 =連結方法

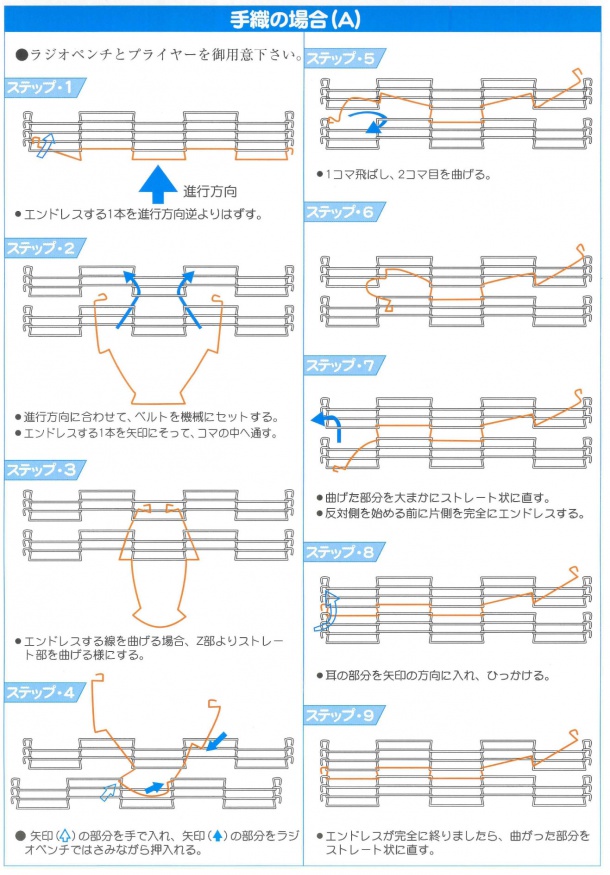

チョコネット 曲げによる連結方法。(下記画像クリックで大きな画像がご覧いただけます)

チョコネット曲げによるエンドレス方法
チョコネット曲げによるエンドレス方法


チョコネット ジョイントスリ-ブによる連結方法。(下記画像クリックで大きな画像がご覧いただけます)

チョコネットジョイントスリ-ブによる連結方法。
チョコネットジョイントスリ-ブによる連結方法。



【当社取扱材質】
鉄線材 :鉄線・亜鉛鍍金(めっき)線(G1/G2)・なまし・鋼(はがね)線・ビニ-ル被服線・硬鋼線・カーボン線他
鉄板材 :鉄板(SPCC・SPHC-P・SS400・SS41 ) 表面処理鋼板(ボンデ・亜鉛鉄板(SPG)・スーパ-ダイマ)
ステンレス線材 :SUS304・SUS316・SUS316L・SUS310・SUS310S・SUS430・Ni(ニッケル) 他
ステンレス板材 :材質は線材同様。表面仕上(N0.1・2B・BA・HL(ヘヤ-ライン)・鏡面・バイブレ-ション)他
アルミ線材 : 純アルミニウム・アルミニウム合金 他
アルミ板材 : A1050P・A1100P・A5052P・A6063他 アルマイト仕上材・輸入アルミ材 他
その他の取扱金属 : 真鍮・銅・ブロンズ・リン青銅・チタン・インコネル・ハステロイ 他

【当社金網製品加工】
ハサミ切断・ハンドシャ-・台切り・スリッタ-・型抜き・プレス加工・セットプレス・金網曲加工・シャ-リング
曲加工(各種ベンダ-・折り曲げ機・ロール)・レ-ザ-加工・タレパン加工・パンチ加工・セットプレス
旋盤加工・エンドミル切削・ボ-ル盤穴明・各種溶接加工(アルゴン溶接・スポット溶接・半自動溶接他) 他

【当社取扱製品表面仕上】
焼付塗装(アクリル焼付塗装・ウレタン焼付塗装・フッソ焼付塗装・メラミン焼付塗装・粉体焼付塗装・錆止め他)
各種研磨仕上(ヘヤ-ライン・バイブレ-ション・サテン・鏡面他)
ショット仕上(サンドブラスト・ビ-ズショット他)
アルマイト仕上・電解着色仕上・電解研磨仕上・ワイヤ-ブラシ仕上・各種錆(さび)仕上
各種染色仕上(黒・赤)他

【当社製品寸法の単位表記】
mm(ミリ)・m(1m=1000mm)・尺(1尺=303.03mm)・寸(1寸=30.3mm)・フィ-ト(1フィ-ト=304.8mm)・㎡(平米)
μ(ミクロン) 1000μ=1mm・kg(1kg=1000g)・mesh(メッシュ) 1インチにおける網目数・mm目・φ(パイ) 他

【当社取扱製品のJIS規格】
エキスパンドメタル JIS G 3351 ・ 溶接金網 JIS G 3511 ・ 菱形金網 JIS G 3552
 クリンプ金網 JIS G 3553・亀甲金網 JIS G 3554 ・ 織金網 JIS G 3555
工業用織金網 JIS G 3556 ・ 標準ふるい JIS Z 8801-1

【建設業の許可】
大阪府知事許可(般-26) 板金工事業/内装仕上工事業   2級施工管理技士在籍。
