ネットコンベヤ−Ｂ型平線型②　　バランスベルト(Baranced Belt)

コンベヤ−ネットＢ型平線型②
コンベヤ−ネットＢ型平線型②

金網規格　ネットコンベヤ−Ｂ型平線型②
バランスベルト(Baranced Belt)

右螺旋部分と左螺旋部分を交互に配列。その
間をクリンプ線で配列し、横すべりの少ない正
常な運行を保持。螺線を通常のＢ型ネットと
違い平線を使用したネットです。平線特有の
丸線と比較してのネットトップの平面度合と、
装飾的には光の反射など通常とは違った効
果が期待できます。平線は、丸棒を圧延した
ものですので、小口のバリ等はございません。
左記画像は、螺線部は、0.9Ｔ/1.5ＷでＲ（力骨）は、1.6φを使用しています。メッシュ(網目)は、
ＳＰ（スパイラルピッチ）が10.1ｍｍＰ、ＲＰ（力骨Ｐ）が9.6ｍｍの製品です。

※　ネットコンベヤ−Ｂ型の装飾金物例は、この文章をクリックして下さい。

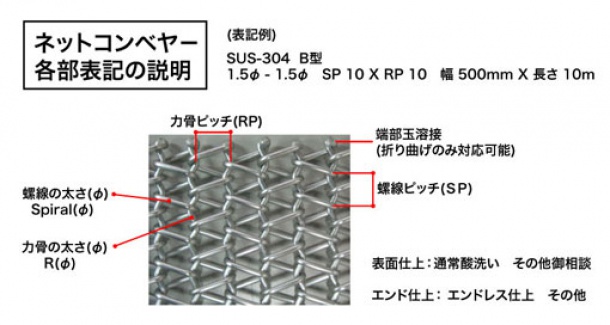

ネットコンベヤ−各部表記の説明　　　　(Ｂ型のネットコンベヤ−で説明)

ネットコンベヤ−の各部表記説明
ネットコンベヤ−の各部表記説明

上記画像で縦方向がネット幅側、横方向が長さ方向になり画像における上下方向が螺旋と力骨の
交差部がすべて玉溶接され固定されます。またこの玉溶接部を切りますと、螺旋線が取れますの
で、連結や分断が容易にできます。(コンベヤ−使用の際の現場でのエンドレス加工部)
